进行雷达建图的准备工作

地图的构建使用的是SLAM技术

目前有多种建图的方法:cartographer、gmapping... ...等,我下面采用的建图是gampping

  • 首先要了解的是雷达建图中使用到的ROS系统所提供的通信方式是 “话题通信”:A发布一个话题C,B通过订阅该话题C知道A的情况,再采取对应行动
  • 而Gmapping所订阅的话题是:
    • 1.tf
    • 2.scan
  • 也就是说要想运行gmapping建图,就应该提供其所需要的话题:
    • 1.你所设计的机器人各个部件之间的坐标变换(tf)
    • 2.雷达的扫描数据(scan)

1. 新建功能包

在你雷达所在工作空间中的src目录新建功能包,例如:

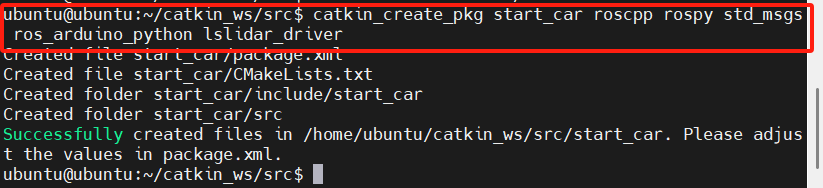

gmap1

说明

  • "catkin_ws"是我建的工作空间
  • "lsx10"是雷达的官方功能包
  • "start_car"是我给SLAM建图所建的功能包

1.1 如何创建自己的功能包

1.1.1 创建功能包指令及相关说明

指令格式:

catkin_create_pkg (自己设定的功能包名字) roscpp rospy std_msgs ros_arduino_python lslidar_driver

说明

catkin_create_pkg创建功能包,其后必要的参数为: 1. 功能包名 2. 所需要的依赖

由于我们这里是测试SLAM建图功能,并没把雷达放到机器人上,也没有机器人实体,所以我们启动机器人的时候只是启动雷达的扫描功能

查看雷达官方的资料包可知

雷达扫描功能的launch文件在 ROS1-SDK->lsx10->lslidar_driver->launch

因此可知lslidar_driver是lsx10中的一个功能包,所以要启动雷达的扫描功能需要把lslidar_driver功能包包含到我们创建的功能包中,也就是为什么我在依赖里面最后加入了“lslidar_driver”

tip

launch 文件是 ROS(机器人操作系统) 中用于批量启动多个节点、设置节点参数、配置 ROS 系统环境的核心配置文件,后缀为 .launch,基于 XML 语法编写

说明

  • roscpp:c++
  • rospy:python
  • std_msgs:消息的标准类型
  • 一般我们创建功能包都默认添加这三个依赖,帮助我们编写执行文件(launch文件)

如果你已经做好了底盘,那么ros_arduino_python是底盘的功能包,这里也加进去,方便后续一起启动

1.1.2 创建launch文件夹

在创建好的功能包中创建launch文件夹

指令:

mkdir launch

1.1.3 创建相关的launch文件

在launch文件夹中创建相关的launch文件

指令:

sudo vi strat.launch

其中 start 是文件名,自定义即可

该启动文件具体内容参考以下内容:

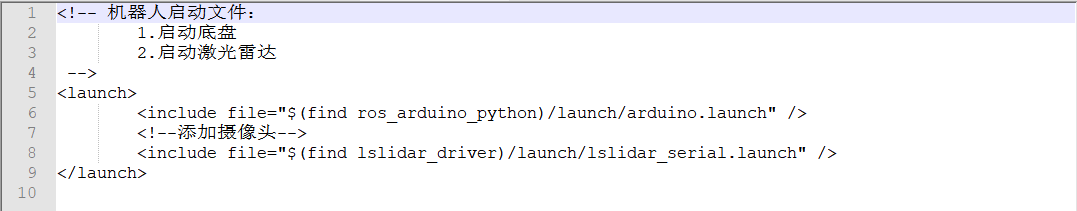

gmap2

图中注释有误,代码可直接复制以下内容:

<!--
    机器人启动文件:
    1.启动底盘 (当前可选)
    2.启动激光雷达
-->

<launch>
        <!-- 如果你做好了底盘则添加底盘启动文件,如果没有就不添加,只添加雷达 -->
        <include file = "$(find ros_arduino_python)/launch/arduino.launch" />
        <!-- 添加雷达启动文件 -->
        <include file = "$(find lslidar_driver)/launch/lslidar_serial.launch" />
</launch>

说明

  • <launch></launch>是launch文件固定的格式,即开头和结尾必须是这个
  • <include file="$(find lslidar_driver)/launch/lslidar_serial.launch" />该句中find后面就是让ros系统在该功能包(lslidar_driver)去找所对应需要执行的文件(lslidar_serial.launch)

该步完成后你会在你创建的功能包的launch文件夹下看到你的这个strat.launch文件(假设你文件名和我一样)

1.1.4 测试

然后你可以测试一下这个文件(先单独测试雷达官方功能包的launch文件)

  1. cd (直接回到最开始的目录)
  2. roscore
  3. 新开终端,cd (你所创建的工作空间名)
  4. source ./devel/setup.bash (刷新环境变量)
  5. roslaunch (你所创建的功能包名) (你所创建的launch文件名)

正常情况下你会看到和运行雷达官方功能包的同样的输出,如果报错就把报错复制去搜或问AI,一般应该是语法(拼写、缩进)有问题

2. 使用优化

这个文件只是启动了雷达,但是具体的可视化需要打开rviz,就可以通过单独新开终端并输入“rviz”开启,该过程较为繁琐,因此可以在launch文件中添加该节点直接启动

2.1 修改launch文件

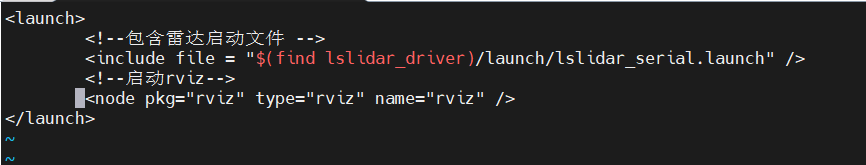

参考下图: gmaprviz1

即在添加雷达启动文件后添加启动rviz

<!--
    机器人启动文件:
    1.启动底盘 (当前可选)
    2.启动激光雷达
-->

<launch>
        <!-- 如果你做好了底盘则添加底盘启动文件,如果没有就不添加,只添加雷达 -->
        <include file = "$(find ros_arduino_python)/launch/arduino.launch" />
        <!-- 添加雷达启动文件 -->
        <include file = "$(find lslidar_driver)/launch/lslidar_serial.launch" />
        <!-- 启动rviz -->
        <node pkg = "rviz" type = "rviz" name = "rviz" />
</launch>

关于node

  • 在 ROS 1 的 launch 文件里,<node> 标签的核心格式是 <node name="节点名" pkg="功能包名" type="可执行文件名" [可选参数] />
  • 以下三个参数是必填项:
    • name :是节点在 ROS 网络的唯一标识,会覆盖程序内的节点名
    • pkg :是节点所属的功能包
    • type :是功能包里要运行的可执行文件或脚本
  • 常用可选参数有:
    • output="screen",能把节点打印信息输出到终端
    • respawn="true" 让节点意外退出后自动重启
    • required="true" 标记节点为必需,它退出则所有节点都终止
    • ns="命名空间" 给节点划分命名空间避免冲突
    • args 用来传递命令行参数

运行launch文件后会直接启动rviz,但是配置是默认配置,因为这里还只是测试,就不专门配一个配置,如果有需要可以自己配置一个,如下图:

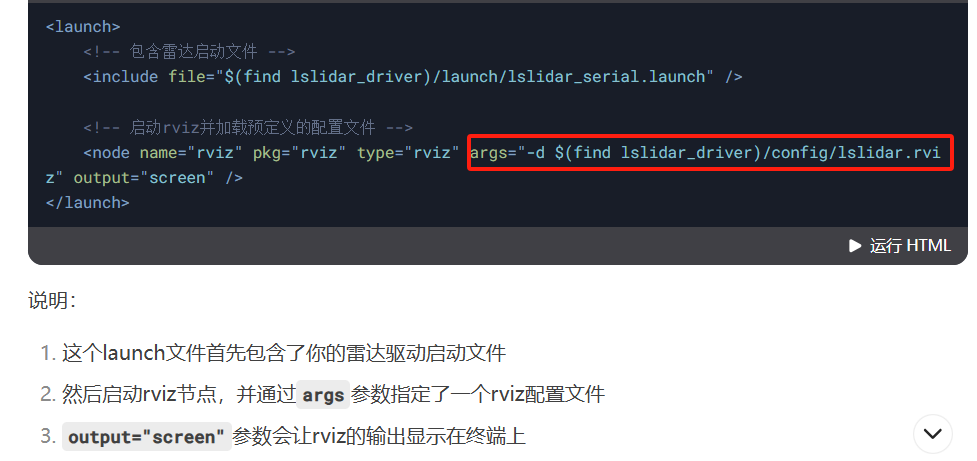

gmaprviz2

下面的launch文件也可以增加rviz节点,不再单独说明

3. 整合

3.1 创建启动+坐标变换(tf)文件

在launch文件夹下创建启动+坐标变换(tf)文件

输入

sudo vi start_tf.launch
start_tf是我给这个launch文件设定的名字,自定义即可

内容参考下图:

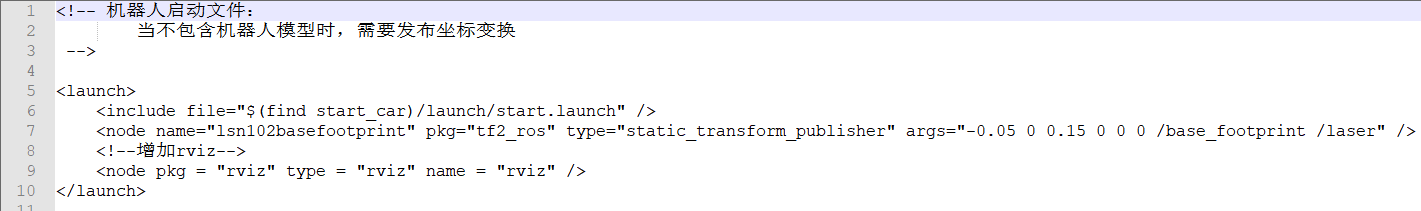

gmaprviz3

<!--
启动文件:
当不包含机器人模型时,需要发布静态坐标变换
-->

<launch>
    <!-- 添加启动文件 -->
    <include file="$(find start_car)/launch/start.launch" />
    <!-- 添加静态坐标变换 -->
    <node name = "lsn102basefootprint" pkg = "tf2_ros" type = "static_transform_publisher" args = "-0.05 0 0.15 0 0 0 /base_footprint /laser" />
    <!-- 添加rviz -->
    <node pkg = "rviz" name = "rviz" type = "rviz" />
</launch>

说明

  • 开头和结尾不再赘述
  • 第二行为包含我们刚才创建的雷达启动launch文件,这样我们启动坐标变换就可以顺便启动雷达
  • 第三行为雷达和我们所设定的机器人基坐标系之间的tf变换:
  • node name=lslidartobasefootprint关键在于
    • node name即“节点名称”(ros里面的各种任务都是靠各个节点的运行和各个节点之间的通信完成),节点名称自己定义;
    • pkg是你这个节点所使用的功能包“tf2_ros”是ros内置的坐标转换功能包
    • type是功能包所使用的类型“static_transform_publisher”即静态坐标发布,也就是说你所设定的机器人部件之间的坐标关系是静态的,不会改变
    • args是该功能包执行所需要的参数
  • -0.05 0 0.15 :雷达相对于底盘坐标系的xyz偏移(x = -0.05, y = 0, z = 0.15 单位:m)
  • 0 0 0 :雷达相对于底盘坐标系的欧拉角偏移(roll = 0, pitch = 0, yaw = 0单位:弧度)
  • /base_footprint :第一个坐标系(底盘的)
  • /laser:第二个坐标系(雷达的)

3.2 测试

  1. 第一个终端输入roscore
  2. 开启第二个终端并输入cd (你所创建的工作空间)
  3. 再输入source ./devel/setup.bash刷新环境变量
  4. 再输入roslaunch (你所创建的功能包名) (你所创建的tf的launch文件)
  5. 在开启的rviz中按照如下配置

主要添加: 1. TF
2. Laserscan

其中Fixed Frame需要设置为:base_footprint

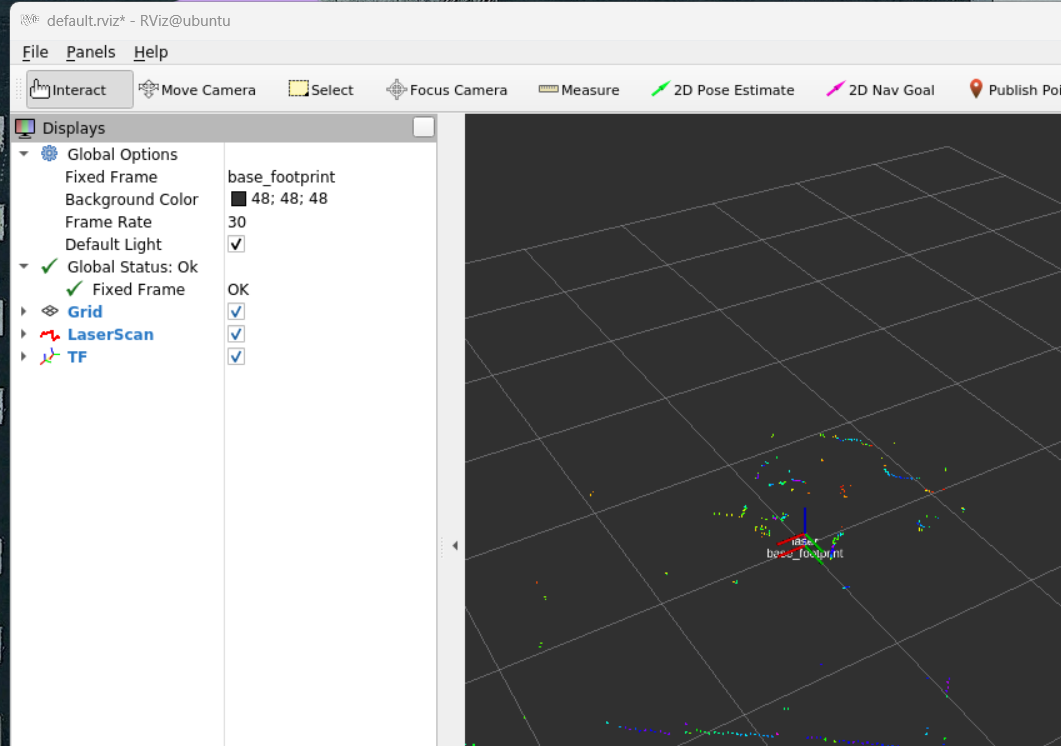

gmaprviz4

3.2.1 添加组件

rviz的左下会有一个 add按钮,点击添加组件

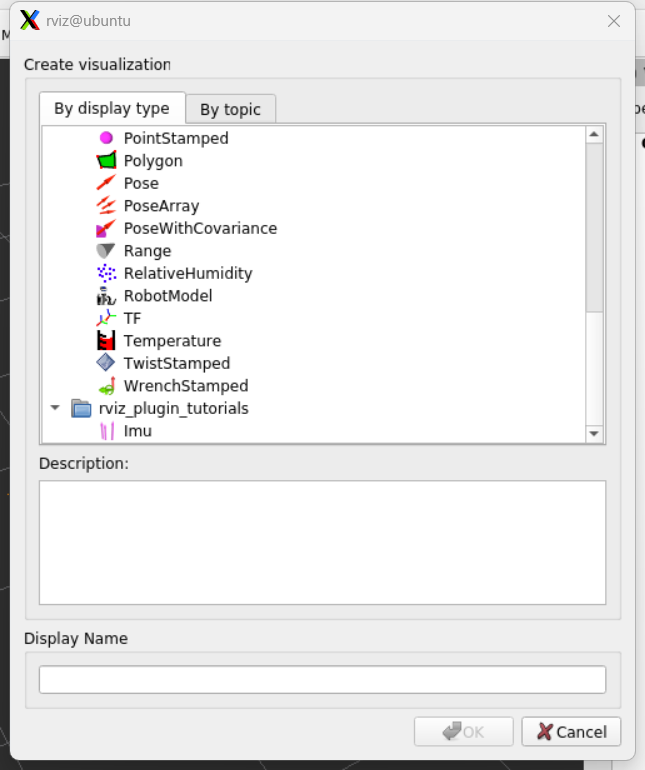

TF所在位置: gmaprviz5

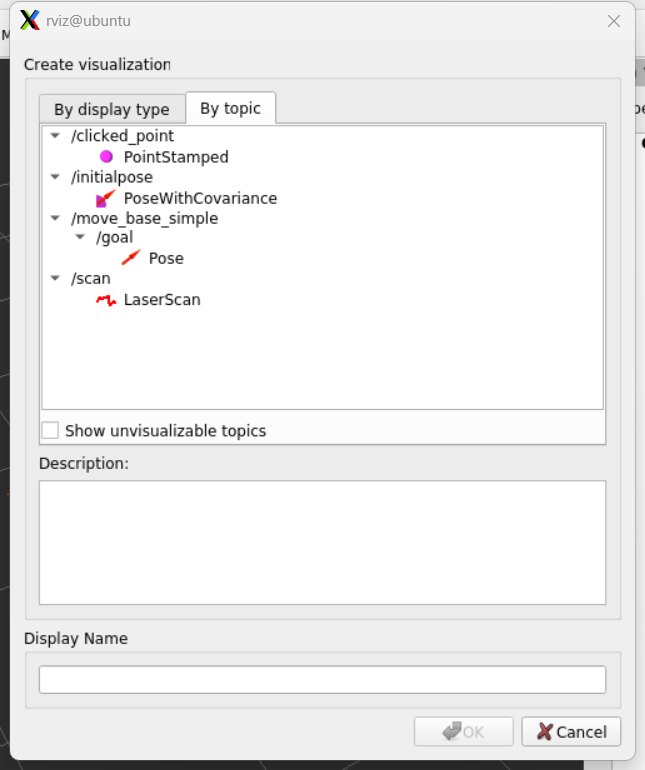

scan是雷达发布的一个话题,因此需要从By topic中添加 scan所在位置: gamprviz6
